不锈钢管夹阀

技术参数

产品型号：GJ41X

公称通径：DN25-300

公称压力：PN0.6-1.6MPa

适用介质：纸浆、污水、矿渣、煤渣、泥沙等

适用温度：-30-85℃

主要材质：不锈钢

法兰执行标准：JB/80-91

产品详情

产品概述

不锈钢管夹阀，又名不锈钢夹管阀，不锈钢胶管阀，由左右不锈钢阀体，橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。

工作原理

当顺时针转动手轮时，使大小阀杆同时带动上下压板，压缩管套进行关闭。反转即行开启，这样压板在拉杆之间上下往复运动完成阀门开闭工作。

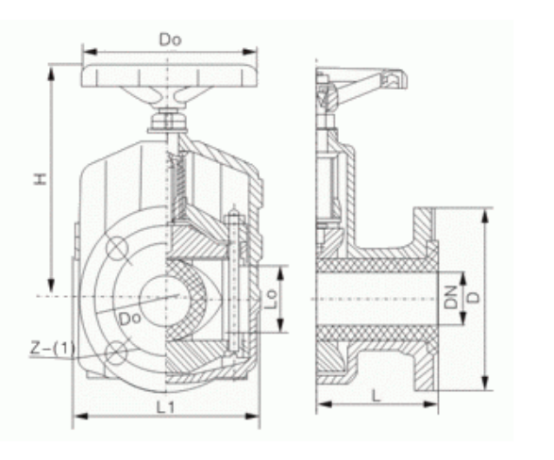

主要外形连接尺寸

公称通径 (DN)	公称压力 (MPa)	工作压力 (MPa)	L	L1	D	D1	Z-Φ
25	0.6	0.6	160	124	115	85	4-14
32			165	145	140	100	4-18
40			190	157	150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23
200	0.4	0.4	650	446	335	295	8-23
250			800	516	395	350	12-23
300			950	562	445	400	12-23
