公称通径：40*50/50*80/65*80/80*100*150/150*200
公称压力：PN6/PN10/PN16;CL150(PN20)
操作温度：-17℃~200℃
流量特性：快开
可调比：/
泄漏等级：ANSI B16.104: IV、V、VI
阀体材质：WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等
阀内件材质：304+ST/304+RTFE等
填料材质：PTFE, 柔性石墨
产品特点
上展式/下展式放料阀是一种特殊的单座调节阀，该阀阀体采用一体式直流Y型结构，阀内腔无阻挡流道，内表经喷砂处理，阀门无死角。适用于精细化工、制药等行业对易沉淀或含有颗粒的流体的通断控制。

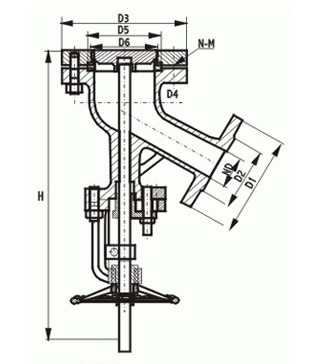

连接尺寸
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | - | - |
| 32 | 135 | 100 | 135 | 100 | - | - |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
