产品型号：QB1
公称通径：DN50~300mm
公称压力：PN1.0~2.5MPa
适用温度：0°C~80°C
适用介质：清水
产品概述
单口排气阀用于管路上的至高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体．形成短路，使管道出水容易达不到要求。其次，管道运转转时出现停电、停泵管道就会出现负压力，而会引起管道振动或破裂，（排）吸气阀就迅速把空气吸入管肉，防止管道振动或破裂。单口排气阀有二种连接方式，丝扣、法兰。
工作原理
单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。单口排气阀，顺时针旋转阀杆时为关闭。

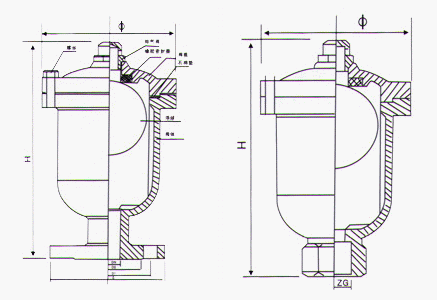

外形结构图
连接尺寸
|
螺纹 |
规格 |
ZG |
Φ |
H |
法兰 |
规格 |
D |
D1 |
Φ |
H |
|
20 |
3/4" |
135 |
205 |
20 |
105 |
75 |
135 |
210 |
||
|
25 |
1" |
135 |
205 |
25 |
115 |
85 |
135 |
210 |
||
|
40 |
1 1/2" |
150 |
205 |
40 |
145 |
115 |
150 |
210 |
||
|
50 |
2" |
150 |
205 |
50 |
160 |
125 |
150 |
210 |
