产品型号：ZFQ
公称通径：DN20~400mm
公称压力：PN1.6~2.5MPa
适用温度：0°C~80°C
适用介质：水、空气
产品概述
ZFQ-1全天候防爆阻火呼吸阀，又名LFH-IZ/HXF-IZ阻火呼吸阀，防爆阻火呼吸阀集阻火器功能与呼吸阀功能为一体，结构新颖。它是石化储罐必备的新型安全设备，其优点是阻火呼吸性能好，重量轻，维修方便。
产品特点
1、新型防爆阻火呼吸阀材质设计结构合理，阻火与呼吸连成一体，降低成本。
2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。
3、阻火呼吸阀是安装在固定顶罐上的通风装置，减少油品蒸发、损失，是节能减排的优良产品，能够为企业节约资源。
4、它具有能对石油储罐内外压力进行自动调节的特点。
5、结构简单、重量轻、易检修、安装方便。
6、阻爆性能合格，连续13次阻爆性能试验每次都能阻火。
7、耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘合密封均无变形现象。
8、在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损合碰伤迹象，导杆升降灵敏无卡死现象。
适用范围
全天候防爆阻火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。

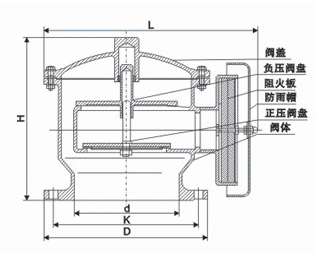

外形结构图
连接尺寸
|
公称通径 （mm） |
安装尺寸（mm） | ||||
|
D |
K | L | H | n×φ | |
| DN25 |
115 |
85 | 160 | 165 |
4x14 |
| DN32 | 135 | 100 | 180 | 185 | 4x18 |
| DN40 | 145 | 110 | 190 | 190 | 4x18 |
| DN50 | 160 | 125 | 220 | 220 | 4x18 |
| DN80 | 195 | 160 | 270 | 260 | 8x18 |
| DN100 | 215 | 180 | 310 | 280 | 8x18 |
| DN150 | 280 | 240 | 380 | 330 | 8x22 |
| DN200 | 335 | 295 | 450 | 380 | 12x22 |
| DN250 | 395 | 350 | 520 | 420 | 12x22 |
| DN400 | 565 | 515 | 670 | 520 | 16x26 |
