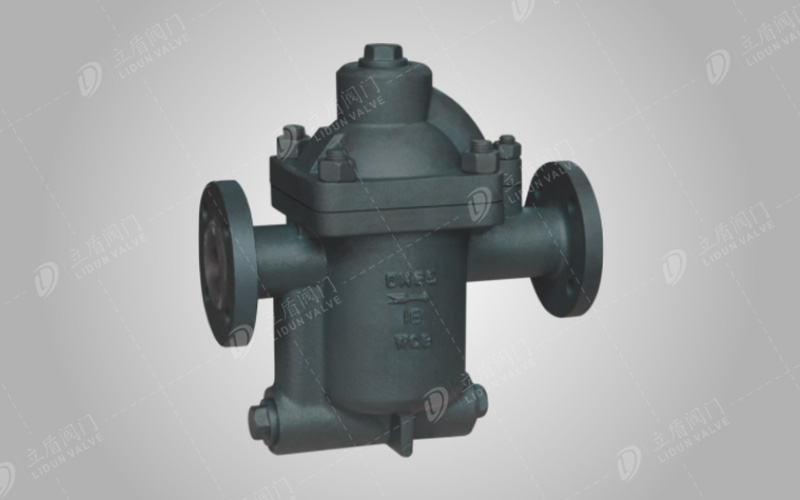

产品型号：CS45H
公称通径：DN15~50mm
公称压力：0.1-1.6MPa
工作温度：≤350℃
主要材质：铸钢，不锈钢
驱动方式：手动
产品概述
钟形浮子式蒸汽疏水阀用途用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置等。小型、重量轻的ES5型适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型为食品工业、用汽设备。该阀主要应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业，城建等领域。
特点及性能
1、对凝结水的发生量适应性强，可间歇排放，又可连续排放。
2、SCCV关闭系统，设计合理，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞。
3、内部零件采用不锈钢，并且安装在阀盖上，维修保养方便。
4、背压率较高。
5、汽水分离可靠（水汽经U型通道从阀下部进入），阀内处于水封状态，阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，防止蒸汽汽锁、空气气堵现象。（非凝结性的高温空气也可排除）。
主要外形及连接尺寸
| 产品型号 | 公称通径 DN | 连接 方式 | 使用压力范围 (MPa) | 温度上限℃ | 阀体材质 | 主要零件材质 | 外形尺寸（mm） | |||
| L | H1 | H2 | W | |||||||
| ER105 | 20～40 | 内螺纹 | 0.01～0.3～0.7 | 220 | WCB | SUS | 200 | 160 | 135 | - |
| (CS15H-3.7) | (3Cr13) | |||||||||
| ER105F | 15～25 | 法兰 | 0.01～0.3～0.7 | 220 | WCB | SUS | 270 | 160 | 135 | - |
| (CS45H-3.7) | 32～50 | (3Cr13) | ||||||||
| ER110 | 15～25 | 法兰 | 0.01～0.5～1.2 | 220 | WCB | SUS | 310 | 160 | 131 | - |
| (CS45H-5.12) | 32～50 | (3Cr13) | 165 | 167 | ||||||
| ER116 | 15～25 | 法兰 | 0.01～0.7～1.6 | 220 | WCB | SUS | 310 | 160 | 131 | - |
| (CS45H-7.16) | 32～50 | (3Cr13) | 165 | 167 | ||||||
| ER120 | 40～65 | 法兰 | 0.05～0.8～1.6 | 220 | WCB | SUS | 420 | 175 | 214 | - |
| (CS45H-8.16) | (3Cr13) | |||||||||
| ER25 | 15～50 | 法兰 | 0.05～2.5～4.5～6.5 | 425 | WCB | SUS | 380 | 210 | 180 | 345 |
| (CS45H-25 | (3Cr13) | |||||||||
| ER105 | 15～50 | 承插焊 | 0.05～2.5～4.5～6.5 | 425 | WCB | SUS | 380 | 210 | 180 | 345 |
| (CS45H-25 | (3Cr13) | |||||||||
