蒸汽电磁阀

技术参数

产品型号：ZQDF

公称通径：DN15~50mm

公称压力：PN0.05~1.6MPa

适用温度：≤180℃

适用介质：蒸汽、气体、液体、油

产品详情

产品概述

ZQDF（Y）蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF(Y)系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

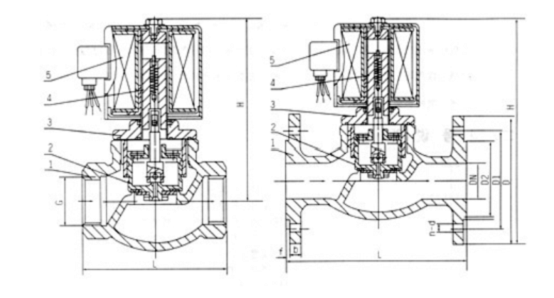

主要外形连接尺寸

公称通径 DN	外形尺寸		内螺纹	外形尺寸		法兰连接
公称通径 DN	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2	176	130	95	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				265	290	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18
