对夹中线蝶阀（电动）

技术参数

公称压力： PN1.0～1.6MPa
公称通径： DN50～DN1200
连接方式：对夹
使用介质：水、油、气及各种腐蚀性介质
适用温度： -10℃～120℃
连接标准： GB·ANSI·DIN·API·ISO·BS
阀体材质：铸铁；球墨铸铁；碳钢；不锈钢；铝青铜
阀座材质：橡胶阀板材料：不锈钢；铝青铜；球墨铸铁

产品详情

技术标准

1.作为管路中调节或截断介质的设备。
  2.适用于手柄控制装置(DN50~300)，蜗轮蜗杆、电动及气动控制装置。
  3.设计与制造标准符合GB/T 12238、API 609。
  4.压力试验符合GB/T 13927、API 598。
  5.结构长度符合GB/T 1221、API 609。
  6.侧法兰标准符合GB/T17241中PN1.0MPa、PN1.6MPa及ASME B16.1 125PSI。

产品特征

  1.减小转动力矩，支撑阀杆，并使其与阀体有效分离，减小阀杆的磨损。
  2.经过抛光处理，与阀座精密配合。
  3.实现气密性试验零泄漏要求，启闭力矩小，延长阀座使用寿命。
  4.阀杆密封不易变形，从而避免了通常的阀杆泄漏现象。
  5.精度高，强度大，适用于手柄及其它控制装置的安装。
  6.牢固连接阀杆与阀板，具有防振脱特点，且易于更换。
  7.整体性好，便于控制阀板启闭。
  8.具有不脱落、抗拉、防泄漏、更换方便等特点。
  9.作为管路中调节或截断介质的设备。
  10.适用于手柄控制装置(DN50~300)，蜗轮蜗杆、电动及气动控制装置。

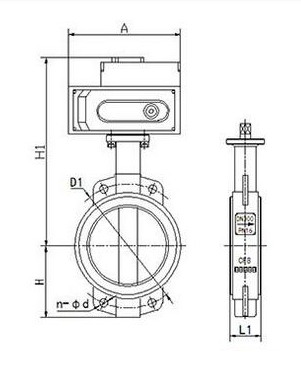

主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm)	A	B	L	D1	n-Φ	K	E	4-Φ1	Φ2	G	重量WT（kg)
50	140	80	43	125	4-19	77	57.15	4-6.7	12.6	100	3.34
65	152	89	46	145	4-19	77	57.15	4-6.7	12.6	120	3.94
80	159	95	45.21	160	8-19	77	57.15	4-6.7	12.6	127	4.05
100	178	114	52.07	180	8-19	92	69.85	4-10.3	15.77	156	5.48
125	190	127	55.5	210	8-19	92	69.85	4-10.3	18.92	190	7.66
150	203	139	55.75	240	8-23	92	69.85	4-10.3	18.92	212	8.5
200	238	175	60.58	295	8-23	115	88.9	4-14.3	22.1	268	25
250	268	203	68	350	12-23	115	88.9	4-14.3	28.45	325	31.4
300	306	242	76.9	400	12-23	140	107.95	4-14.3	31.6	403	45.9
350	368	267	76.17	460	16-23	140	107.95	4-14.3	31.6	436	54
