法兰气动角座阀

技术参数

产品型号：Y645F/W

公称通径：DN15-100

公称压力：1.6-4.0MPa

适用温度：PTFE：-30℃～180℃

设计标准：GB、ANSI、DIN、ISO

连接方式：法兰式

控制方式：单作用：气开式、气关式，双作用

可选附件：电磁阀、限位开关、电气定位器

产品详情

主要零件材质

阀体材质：304、316、316L

阀芯材质：304、316、316L

阀座材质：PTFE、F46

气缸材质：聚酰胺PA、不锈钢

主要性能规范

口径	英寸	内径	Kv值	压差Max	气源压力	气缸缸径	流向
口径	英寸	内径	Kv值	压差Max	气源压力	气缸缸径	流向
DN10	3/8’	10	3.7	0-16bar	4-7bar	50	蒸汽、气体阀座上流向
DN15	1/2’	15	4.2			50
DN20	3/4’	20	8.0			50
DN25	1’	25	19.0			63
DN32	1-1/4’	32	27.5			63
DN40	1-1/2’	40	42.0			63	液体、气体防水锤阀座下流向
DN50	2’	50	55.0			80
DN65	2-1/2’	65	90			100
DN80	3	80				100
DN100	4	100				125

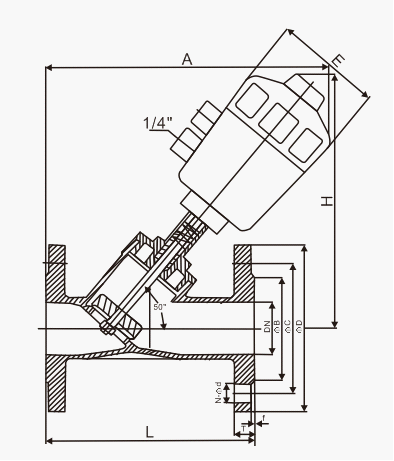

主要外形尺寸

公称通径 DN	L	T	f	D	C	B	N-Φd	A	H	E	气动头
15	120	14	2	95	65	40	4-Φ14	180	137	64	Φ50
20	130	14	2	105	75	50	4-Φ14	185	145	64	Φ50
25	140	14	2	115	85	60	4-Φ14	220	185	80	Φ63
32	150	16	2	135	100	70	4-Φ18	240	210	80	Φ63
40	180	16	2	145	110	80	4-Φ18	245	260	80	Φ63
50	195	16	2	160	125	92	4-Φ18	265	280	100	Φ80
65	230	18	2	185	145	115	4-Φ18	280	300	100	Φ80
80	230	18	2	195	160	130	8-Φ18	320	330	126	Φ100
100	280	18	2	215	180	150	8-Φ18	360	350	156	Φ125
