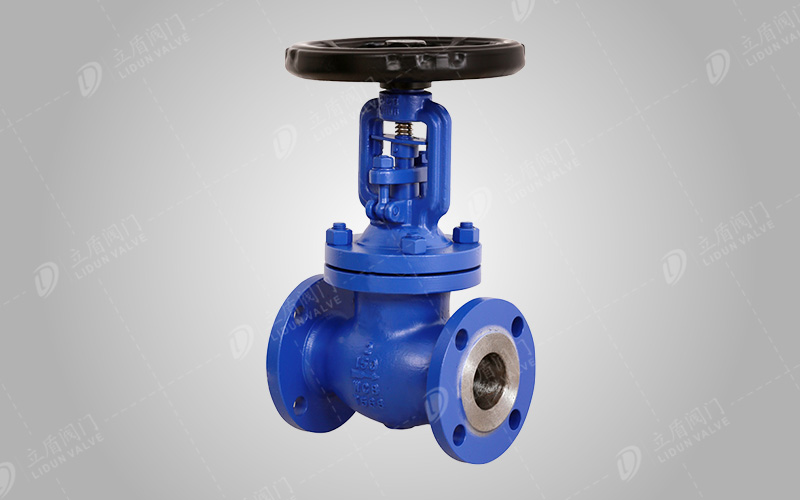

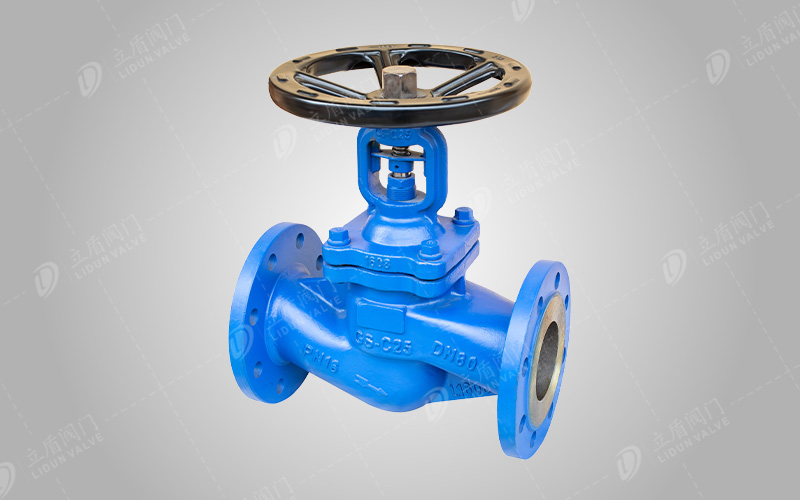

德标波纹管截止阀

技术参数

产品型号：WJ41H

设计标准：EN 12516

结构长度：EN 558

连接法兰：EN 1092-1

试验与检验：EN 12266

阀体材质：GS-C25/CF8/ CF8M/CF3/CF3M/WC6/WC9

公称通径：DN15-DN350

公称压力：PN1.6MPa-10.0 MPa

连接方式：法兰、焊接

适用介质：蒸汽、导热油、冷热水、熔盐、其它化工介质等

应用行业：石油、化工、电力、制药、冶金、新能源等行业

产品详情

产品概述

德标波纹管截止阀是采用金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。

结构特点

1、阀体采用德国覆膜砂铸造技术，大大提高阀体表面光洁度及机械性能，减少气孔、砂眼、裂纹的出现，增强铸件的抗拉强度。

2、阀门关闭时，具有“刮除效应”的锥形密封面能自动去除表面杂质，可以确保阀瓣有可靠的密封和更长的使用寿命。

3、双重密封设计（波纹管+填料），符合国际密封标准。

4、所有波纹管通过氦气测试，所有阀门通过标准测试，确保零泄漏。

5、DN150以上产品，加装特殊装置，有效防止阀门在使用中颤抖，发出噪音，并导致的内件损坏现象，使用寿命有效提升150%以上。

6、可根据工况要求提供各种阀。

主要规格尺寸及重量

型号	WJ41H-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

型号	WJ41H-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

型号	WJ41H-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780
