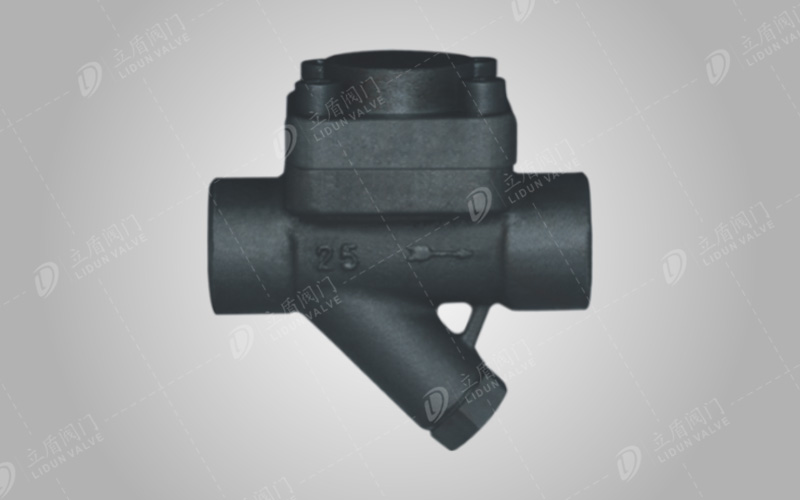

产品型号：CS16H
公称通径：DN15~50mm
公称压力：PN1.6MPa
工作温度：≤350℃
主要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹连接：ISO 228
法兰连接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927
产品概述
热静力膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种供选择。膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。背压率大于80%，能排不凝结气体，膜盒坚固，使用寿命长，维修方便，使用范围很广。包括供热汽主管线、伴热管路、干燥器和工业加热蒸汽设备系统统，是理想的选择。
结构特点
1、出色的排空气能力，可耐过热的蒸汽和水锤。
2、在压力范围内都是具有固定过冷的循环操作。
3、阀内装膜盒，有单组、双组、多组。适用于大排量场合。
4、感温元件，耐蚀性强，使本阀寿命经久耐用。
5、本件有碳钢不锈钢两种，小型轻量，立式安装效果较好，亦可任意角度安装。
主要外形尺寸
| 产品型号 | 通径 （mm） | 连接方式 | 阀体材料 | 工作压力范围（MPa） | 允许温度℃ | 外形尺寸 （mm） | |||
| L | H1 | H2 | W | ||||||
| CS16H-16C | 15-20 | 内螺纹 | WCB | 0.01~1.6 | 250 | 100 | 58 | 55 | 70 |
| 25 | 0.01~1.6 | 250 | 120 | 58 | 55 | 70 | |||
| 32-40 | 0.01~1.6 | 250 | 150 | 68 | 68 | 90 | |||
| 50 | 0.01~1.6 | 250 | 160 | 68 | 68 | 90 | |||
| CS46H-16C | 15-20 | 法兰 | WCB | 0.01~2.5 | 250 | 150 | 58 | 55 | 70 |
| 25 | 0.01~2.5 | 250 | 160 | 58 | 55 | 70 | |||
| 32-50 | 0.01~2.5 | 250 | 210 | 85 | 60 | 120 | |||
