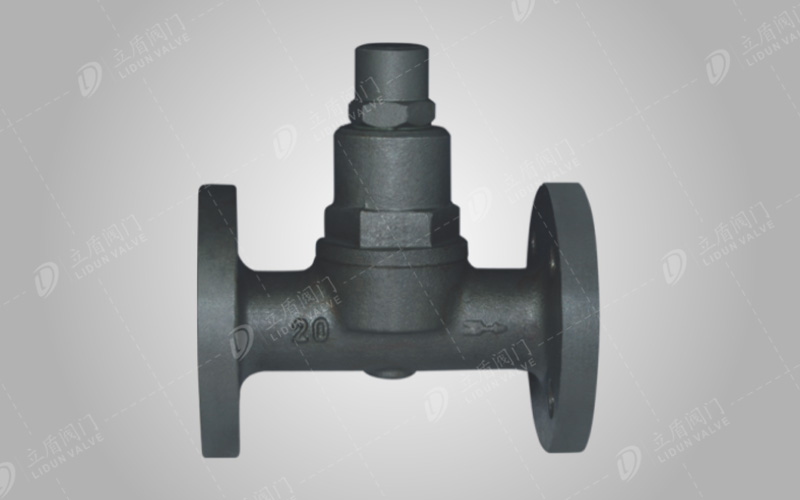

产品型号：CS47H
公称通径：DN15~50mm
公称压力：PN1.6MPa
工作温度：≤350℃
主要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
产品概述
可调双金属片式疏水阀工作原理是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。
适用范围
可调双金属片式疏水阀用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。
特点及性能
1、新型SCCV关闭系统设计，关闭可靠，寿命长久。
2、排放温度可调整,有效地利用高温凝结水中的显热,节能效果显著。
3、排放温度在管网运行时就可进行，并可任意角度安装。
4、阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄漏。
5、抗水击，排空气性能优良。
6、动作时无噪音，有利于保护环境。
7、通汽初始，阀门全部开启，低温冷凝水和空气迅速排除。大大缩短设备启动时间。
8、内部零件全都用不锈钢制造，抗腐蚀、汽蚀。
主要外形及连接尺寸
| 产品型号 | 公称通径 （DN） | 连接方式 | 使用压力 （MPa） | 允许温度（℃） | 调整温度范围（℃） | 外型尺寸 | 参考重量 （Kg） | |||
| L | H1 | H2 | W | |||||||
| TB6 | 15～20 | 螺纹 | 0.01～1.6 | 220 | 50～180 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB6F | 15～20 | 法兰 | 0.01～1.6 | 220 | 50～180 | 150 | 108 | 25 | 63 | 3.2 |
| 25 | 160 | 3.9 | ||||||||
| 32～50 | 230 | 5.6 | ||||||||
| TB6W | 15～20 | 承插焊 | 0.01～1.6 | 220 | 50～180 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB11 | 15～20 | 螺纹 | 0.01～1.6 | 220 | 50～190 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB11F | 15～20 | 法兰 | 0.01～1.6 | 220 | 50～190 | 150 | 108 | 25 | 63 | 3.2 |
| 25 | 160 | 3.9 | ||||||||
| 32～50 | 230 | 5.6 | ||||||||
| TB11W | 15～20 | 承插焊 | 0.01～1.6 | 220 | 50～190 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB3 | 15～20 | 螺纹 | 0.01～1.6 | 350 | 50～190 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB3F | 15～20 | 法兰 | 0.01～1.6 | 350 | 50～190 | 150 | 90 | 23 | 56 | 3.3 |
| 25 | 160 | 4.2 | ||||||||
| TB3W | 15～20 | 承插焊 | 0.01～1.6 | 350 | 50～190 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB5 | 15～20 | 螺纹 | 0.01～2.1 | 350 | 50～200 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB5F | 15～20 | 法兰 | 0.01～2.1 | 350 | 50～200 | 150 | 90 | 23 | 56 | 3.3 |
| 25 | 160 | 4.2 | ||||||||
| TB5W | 15～20 | 承插焊 | 0.01～2.1 | 350 | 50～200 | 80 | 90 | 23 | 56 |
1.5 |
