产品型号：UFS
公称通径：DN20~300mm
公称压力：PN1.6~2.5Mpa
工作压力：PN1.6~2.5Mpa
工作温度：425℃
产品概述
汽水分离器是利用体内图形和蒸汽与水流动的原理产生不同的流向，而且介质流向在急剧转换的方式，将蒸汽与蒸汽中含有的悬浮状水滴分离开，提高了蒸汽的干燥度（干燥度可达到98 %），保证生产的顺利运行。
产品特点
1、提高了蒸汽的干燥度送往蒸汽设备，提高设备的热效率。
2、防止水击，而分离出来的凝结水通过下面的疏水器排出。
3、UFS型汽水分离器也适用于各种气体和液体的分离。
主要零件材料
|
零件名称 |
材料 |
|
阀体、阀盖 |
铸钢 |
|
过滤罩 |
不锈钢 |

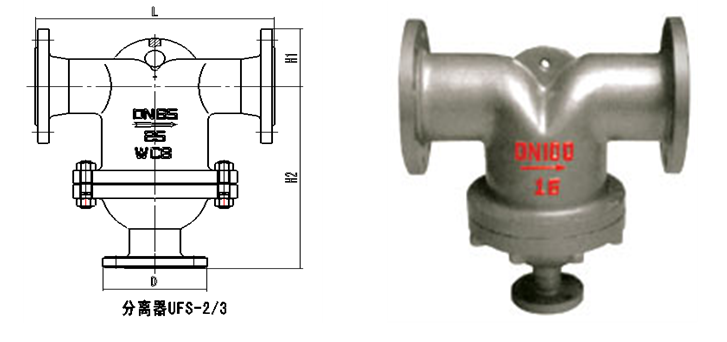

外型连接尺寸
|
产品 型号 |
公称通径(mm) |
连接方式 |
使用 压力(Mpa) |
允许温度(℃) TMP |
外型尺寸（mm） |
|||
|
L |
H1 |
H2 |
D |
|||||
|
UFS1 |
50 |
法兰 |
0.01-2.5 |
350 |
270 |
80 |
250 |
25 法兰 |
|
65 |
310 |
90 |
275 |
|||||
|
UFS2 |
80 |
法兰 |
0.01-2.5 |
350 |
400 |
107 |
320 |
25 法兰 |
|
125 |
108 |
370 |
||||||
|
UFS3 |
150 |
法兰 |
0.01-2.5 |
350 |
450 |
140 |
410 |
50 法兰 |
|
200 |
168 |
435 |
||||||
|
UFS4 |
250 |
法兰 |
0.01-2.5 |
350 |
550 |
203 |
517 |
50 法兰 |
|
300 |
600 |
230 |
570 |
|||||
|
0.01-4.0 |
600 |
257 |
585 |
|||||
|
UFS5 |
350 |
法兰 |
0.01-2.5 |
350 |
700 |
275 |
650 |
法兰 |

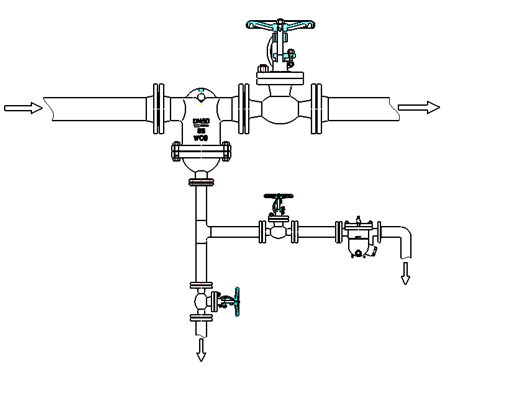

安装使用注意事项
1、安装前心须用压力气体吹扫管线，清除污垢，杂物。
2、本分离器应安装在蒸汽管线路较低的位置，,分离器前后建议安装截止阀.。
3、安装方向:：阀体上的箭头指向与管道内流体方向一致(阀体上箭头指向为流体出端口)。
4、汽水分离器下部应安装疏水阀，疏水阀要根据排量和工况选择。
5、为防止汽水分离器和下部的疏水阀因污物堵塞而出现故障，疏水阀前建议安装过滤器，并定期进行清理工作，确保设备正常运行。
